PULLEY BLOCK SINGLE SHEAVE 151 (REPLICA)

PULLEY BLOCK 153 (REPLICA)
PULLEY 2
PALLW 147 a

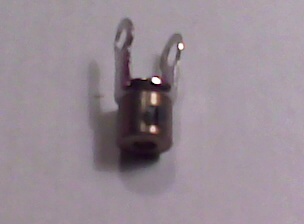

ESTRIBO DE CONEXION 116a

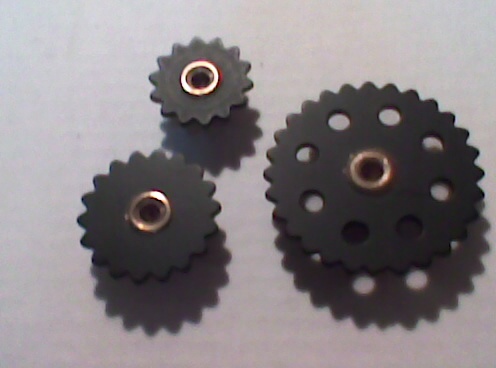

ERIZOS DE REPLICA , NRO 95, NRO 95A, NRO 95B, NRO 96 Y NRO 96A

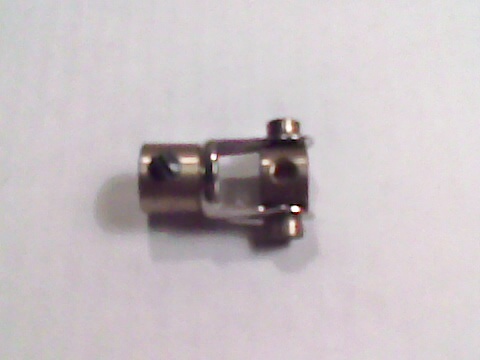

SWIVEL BEARING

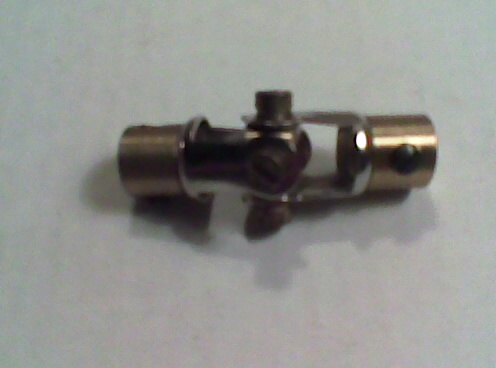

ACOPLAMIENTO UNIVERSAL 140 ( REPLICA)

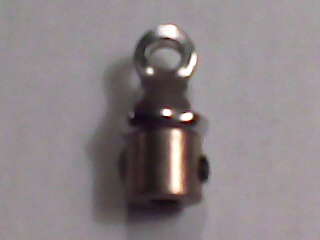

END BEARING 166 (REPLICA)

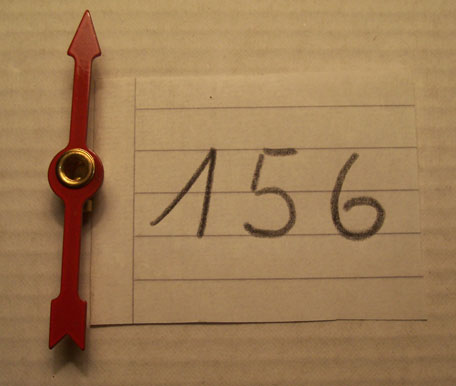

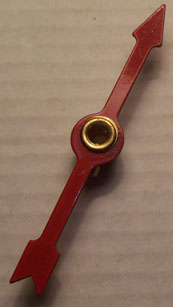

SAETA Nº 156

saeta
detalle

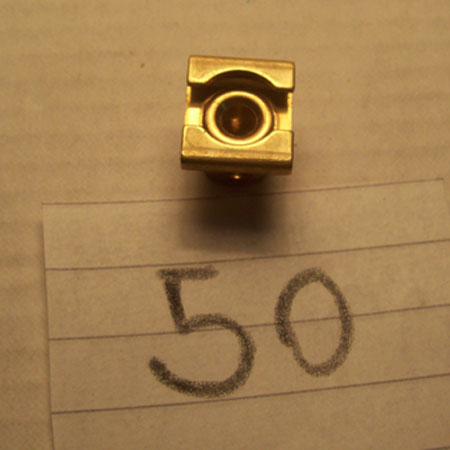

PIEZA DESLIZADORA

Nº 50

















































SECTOR DE CREMALLERA ,PIEZA Nº 129

(RACK SEGMENT, 3" DIAMETER )

CREMALLERA CORTA PIEZA Nº 110

(RACK STRIP, 3 1/2" LONG )

corta

CREMALLERA LARGA PIEZA Nª 110a

(RACK STRIP,6 1/2 LONG )



PIEZA 167 A

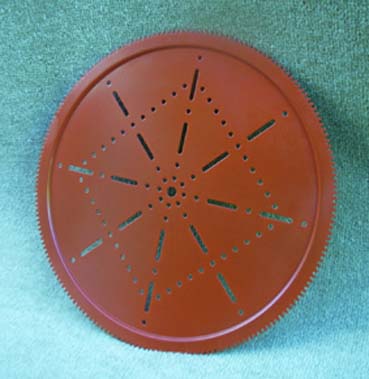

Pieza discontinuada en 1941Principales datos de plano Liverpool 000243: Nombre: ROLLER RACEGEARED ROLLERBEARING Datos: Diámetro primitivo 11.942’’
Diámetro exterior 12.067’’
Diámetro del rebaje 10.75’’ (fue 10.690’’ hasta 23/2/1928)
Diámetro de fondo de diente 11.755’’
Cantidad de dientes: 192
Paso circunferencial .1953’’
Diametral pitch: 16
Addendum: .0625’’
Profundidad total del diente: .156’’
Color: rojo (color de 1930)

Fabricación: Industria Argentina.
La venta de esta pieza se realiza por pares.

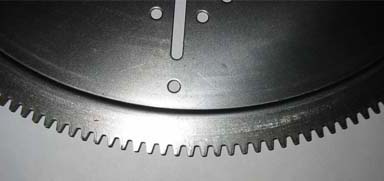

DETALLE DEL DIENTE



RUEDA GENEVA O CRUZ DE MALTA

51 mm DE CUATRO RANURAS

La misma se engrana por medio de una pieza Nº 62 y con clavijas 115 O 115a (segun la distancia) Dicha rueda debe estar parcialmente bloqueada por medio de un resorte 120b o similar




(Clickear sobre la foto)







VOLANTES

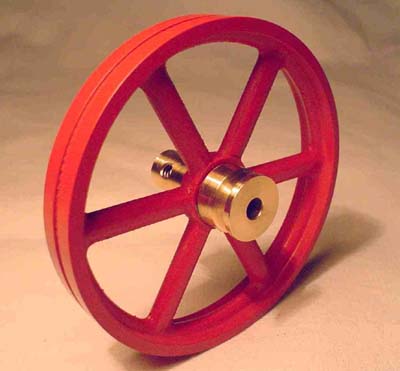

Pieza N° 132 Volante"FLYWHEEL" 70mm (2 ¾") diám, 6 rayos, cubo latón con polea integral 13mm (½") diám,peso en gramos 120.

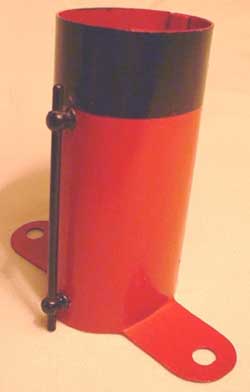

Pieza N°138 Chimenea de barco en rojo y negro, con tubo de vapor simulado.





PESA

(Réplica)

Pieza 67

25 Gramos

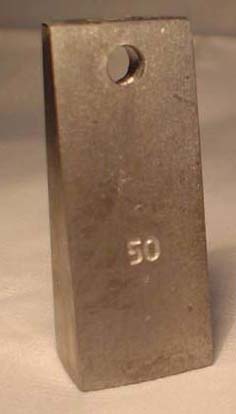

PESA

(Réplica)

Pieza 66

50 Gramos



GANCHOS CIENTÍFICOS

(Réplica)

Pieza 57A

Abierto y Cerrado
